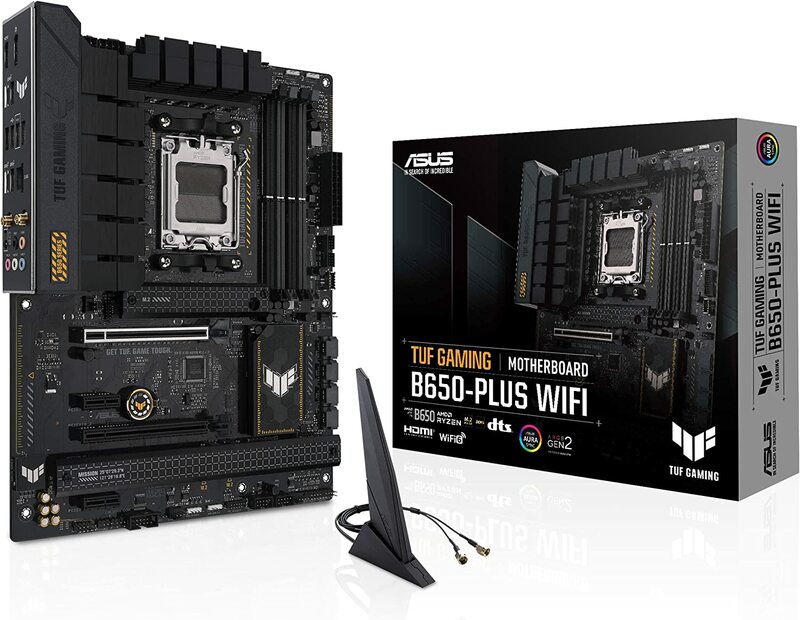

Board AM5 ASUS TUF B650-Plus WiFi Ryzen 7000 Wifi6
Formfaktor
ATX
Sockel
AMD AM5
Chipsatz
AMD B650
CPU-Kompatibilität
Ryzen 8000G, Ryzen 7000, ohne TDP-Einschränkung (Hersteller-Liste) RAM
4x DDR5 DIMM, dual PC5-60800U/?DDR5-7600 (OC), max. 192GB (UDIMM) Erweiterungsslots
2x PCIe 4.0 x16 (1x x16, 1x x4), 2x PCIe 4.0 x1, 1x M.2/?M-Key (PCIe 5.0 x4, 2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 22110/?2280/?2260/?2242), 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260/?2242), 1x M.2/?E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern
1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.2 (20Gb/?s), 1x USB-C 3.1 (10Gb/?s), 2x USB-A 3.1 (10Gb/?s), 4x USB-A 2.0 (480Mb/?s), 1x 2.5GBase-T (Realtek), 5x Klinke, 2x Antennenanschluss RP-SMA
Anschlüsse intern
1x USB-C 3.0 Key-A Header (5Gb/?s), 1x USB 3.0 Header (5Gb/?s, 2x USB 3.0), 2x USB 2.0 Header (480Mb/?s, 4x USB 2.0), 4x SATA 6Gb/s (B650), 1x seriell, 1x Chassis Intrusion-Header, 1x Thunderbolt-Header 13-Pin (14-1), 1x COM Debug-Header
Header Kühlung
2x CPU-Lüfter 4-Pin, 4x Lüfter 4-Pin, 1x AIO-Pumpe 4-Pin
Header Beleuchtung
1x 4-Pin RGB (+12V/?G/?R/?B, max. 3A), 3x 3-Pin ARGB (+5V/?DATA/?GND, max. 3A, ASUS Gen2)
Buttons/Switches
USB BIOS Flashback (extern)
Audio
7.1 (Realtek ALC1200), DTS Audio Processing
Grafik
iGPU
Wireless
Wi-Fi 6 (WLAN 802.11a/?b/?g/?n/?ac/?ax, 2x2), Bluetooth 5.2
RAID-Level
0/?1/?10 (B650)
Stromanschlüsse
1x 24-Pin ATX, 1x 8-Pin EPS12V, 1x 4-Pin ATX12V
VRM
14 virtuelle Phasen (12+2), 6 reale Phasen (4+2), PWM-Controller: ASP2208
MOSFETs CPU (VCORE)
12x 60A AOZ5317NQI
MOSFETs SoC (VCCGT)
2x 60A AOZ5317NQI
Beleuchtung
N/?A
BIOS
1x 32MB (256Mb)
Besonderheiten
Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), 3x M.2-Passivkühler, I/?O-Blende integriert, Onboard TPM 2.0 Unterstützung (AMD fTPM), ECC-Unterstützung
